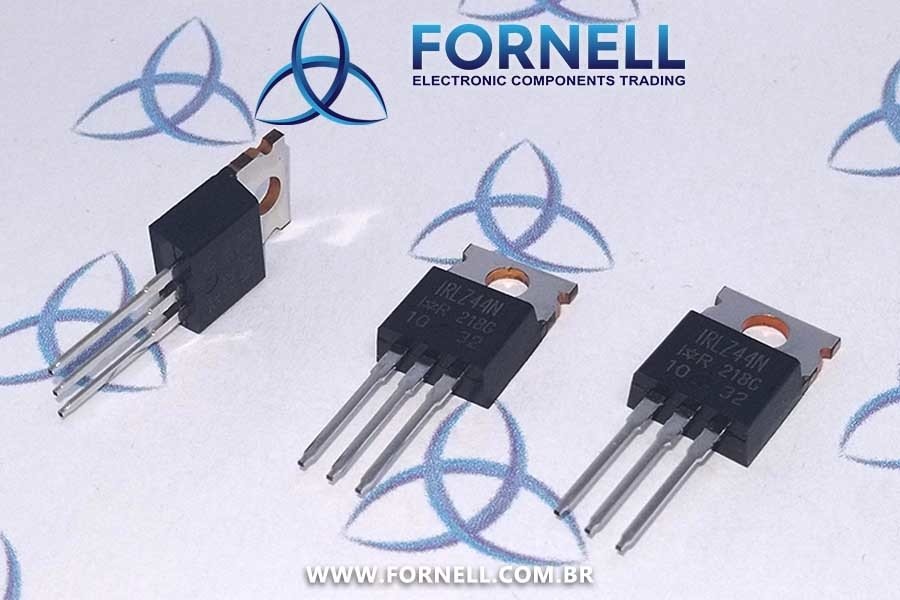

Transistor MOSFET IRLZ44NPBF TO-220 – Alta Corrente com Nível Lógico!
Desempenho, confiabilidade e controle direto com microcontroladores! O IRLZ44NPBF é um MOSFET canal N de potência que opera com nível lógico (VGS = 5V), ideal para aplicações modernas com microcontroladores como Arduino, ESP32, Raspberry Pi e PIC.
⚙️ Principais Características
-
Compatível com Lógica de 5V (Nível Lógico)
Totalmente comutável com sinais TTL/CMOS de 5 V – ideal para uso direto com Arduinos e outras placas sem necessidade de driver.
-
Alta Capacidade de Corrente
Conduz até 47 A de forma contínua (com dissipação adequada) e até 160 A em pulsos.
-
Baixíssimo RDS(on)
Apenas 0,022 Ω típico @ VGS = 5 V – perdas mínimas, aquecimento reduzido e maior eficiência.
-
Encapsulamento TO-220AB
Excelente dissipação térmica e fácil montagem em dissipadores.
-
Produto Ambientalmente Responsável
Modelo PBF (lead-free) – compatível com regulamentações RoHS.
📋 Especificações Técnicas (Resumo)
| Parâmetro |
Valor |
| VDS (Tensão dreno-fonte) |
55 V |
| ID contínuo |
47 A (Tc = 25 °C) |
| ID pico (pulso) |
160 A |
| RDS(on) |
0,022 Ω @ VGS = 5 V |
| Tensão limiar VGS(th) |
1,0 – 2,0 V |
| Qg (Carga total de porta) |
67 nC |
| Ciss (Capacitância de entrada) |
1350 pF |
| Temperatura de operação |
–55 °C a +175 °C |
| Encapsulamento |
TO-220AB |
| Tipo |
Canal N, enhancement-mode |
✅ Benefícios Diretos
-
Controle direto com microcontroladores 3,3 V e 5 V
-
Alta corrente com baixa dissipação de potência
-
Ideal para comutação rápida e fontes chaveadas
-
Compatível com projetos industriais e makers
-
Versão livre de chumbo (Pb-Free), padrão internacional RoHS
🔌 Aplicações Mais Comuns
-
Controle de motores DC e LEDs de alta potência
-
Fontes chaveadas (SMPS) e conversores DC-DC
-
Inversores e sistemas de energia solar
-
Amplificadores de áudio classe D
-
Comutação de cargas resistivas e indutivas
-
Projetos com Arduino, ESP8266, ESP32, STM32, Raspberry Pi
