O IKW75N65EH5 é um IGBT de altíssima performance da série TRENCHSTOP™ 5 da Infineon. Projetado para aplicações de comutação rápida (Hard Switching), este componente oferece perdas de chaveamento extremamente baixas e uma eficiência energética superior.

Ele possui um diodo de recuperação rápida (Rapid Diode) integrado no mesmo encapsulamento, sendo a solução definitiva para inversores de solda modernos e fontes que operam em frequências elevadas. Sua tensão de bloqueio de 650V oferece uma margem de segurança extra em relação aos modelos padrão de 600V.

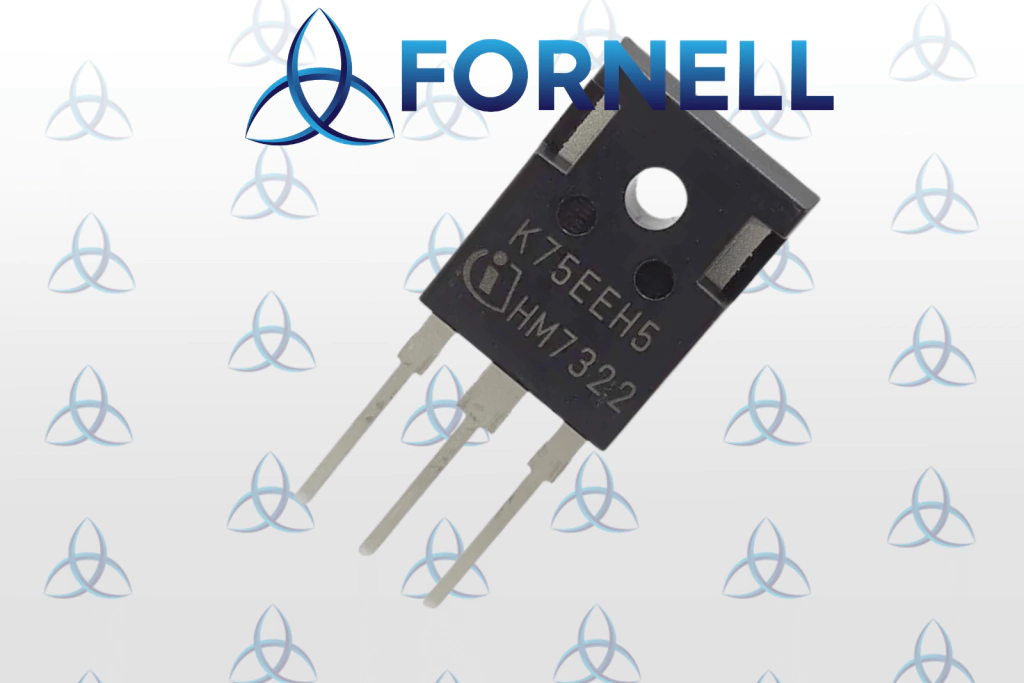

Atenção: O código gravado no corpo do componente é K75EH5.

Principais Características:

• Tecnologia: TRENCHSTOP™ 5 (High Speed Soft Switching)

• Marcação no Corpo (Marking Code): K75EH5

• Eficiência: Melhor tensão de saturação (Vce-sat) da categoria, resultando em menor aquecimento.

• Robustez: Diodo de roda livre integrado com baixíssima carga de recuperação reversa.

• Estabilidade: Coeficiente de temperatura positivo, facilitando a ligação em paralelo.

Especificações Técnicas:

• Código Completo: IKW75N65EH5XKSA1

• Tensão Coletor-Emissor (Vces): 650V

• Corrente de Coletor Contínua (Ic): 75A (a 100°C) / 120A (a 25°C)

• Corrente Pulsada (Icm): 300A

• Tensão de Saturação (Vce-sat): Tipicamente 1.65V

• Dissipação de Potência (Ptot): 455W

• Encapsulamento: TO-247-3

Aplicações Comuns: Indicado para manutenção e projetos de alta potência:

• Máquinas de Solda Inversora Industriais

• Fontes Ininterruptas de Energia (UPS / Nobreaks Online)

• Inversores Solares (Fotovoltaicos)

• Conversores PFC (Correção de Fator de Potência)

• Carregadores de Veículos Elétricos
