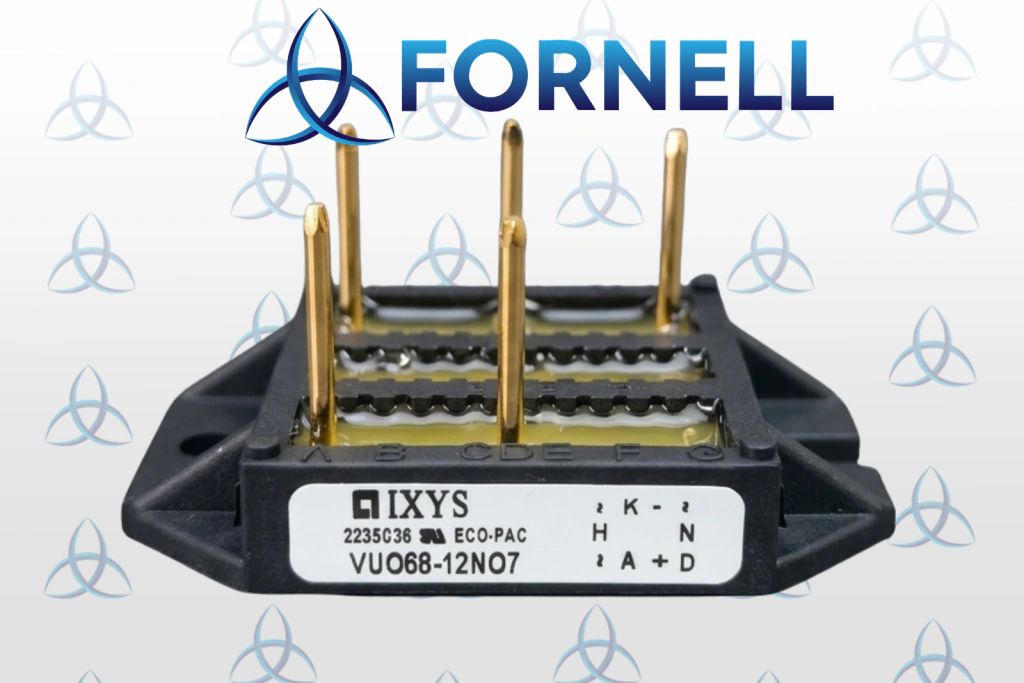

A Ponte Retificadora Trifasica VUO68-12NO7 da IXYS (Littelfuse) e um modulo de potencia projetado para oferecer alta eficiencia, estabilidade e durabilidade em sistemas de conversao de energia. Desenvolvido no encapsulamento compacto ECO-PAC 1 com substrato ceramico DCB (Direct Copper Bonding), este componente proporciona excelente dissipacao termica e alto isolamento eletrico (ate 3000V).

Com capacidade para suportar tensoes de pico reverso de ate 1200V e corrente media de saida de 70A, e a solucao perfeita para retificacao de entrada em inversores de frequencia, fontes industriais e acionamentos de motores. Seus chips passivados por plano garantem baixissima queda de tensao direta e reduzida corrente de fuga, aumentando a eficiencia do seu equipamento e reduzindo perdas por aquecimento.

Aplicacoes Mais Comuns

• Inversores de frequencia PWM e soft starters industriais

• Fontes de alimentacao DC de grande porte e fontes chaveadas industriais

• Retificacao de entrada trifasica para inversores e no-breaks (UPS)

• Carregadores de bateria de alta potencia e sistemas de energia auxiliar

• Alimentacao de campo para motores DC e acionamentos eletricos

• Equipamentos de solda inversora e maquinas industriais

• Sistemas de automacao e distribuicao de energia trifasica

Especificacoes Tecnicas

• Modelo: VUO68-12NO7

• Fabricante: IXYS / Littelfuse

• Tipo de Ponte: Trifasica (3 fases)

• Tensao Maxima de Pico Reverso (VRRM): 1200V (1.2kV)

• Corrente Media de Saida (IDAV / IF): 70A (a TC = 105C)

• Corrente de Surto Maxima (IFSM): 300A

• Queda de Tensao Direta (VF): 1.15V a 1.5V maximo

• Isolamento Eletrico: 3000V AC

• Encapsulamento: ECO-PAC 1 (com placa base ceramica DCB)

• Dimensoes do Corpo: 47 mm (Comprimento) x 30.3 mm (Largura) x 9 mm (Altura)

• Montagem Eletrica: Terminais de pino para solda em placa (THT / PCB)

• Montagem Mecanica: Fixacao por parafusos no dissipador

• Temperatura Maxima de Operacao: 150C

• Conformidade: RoHS
