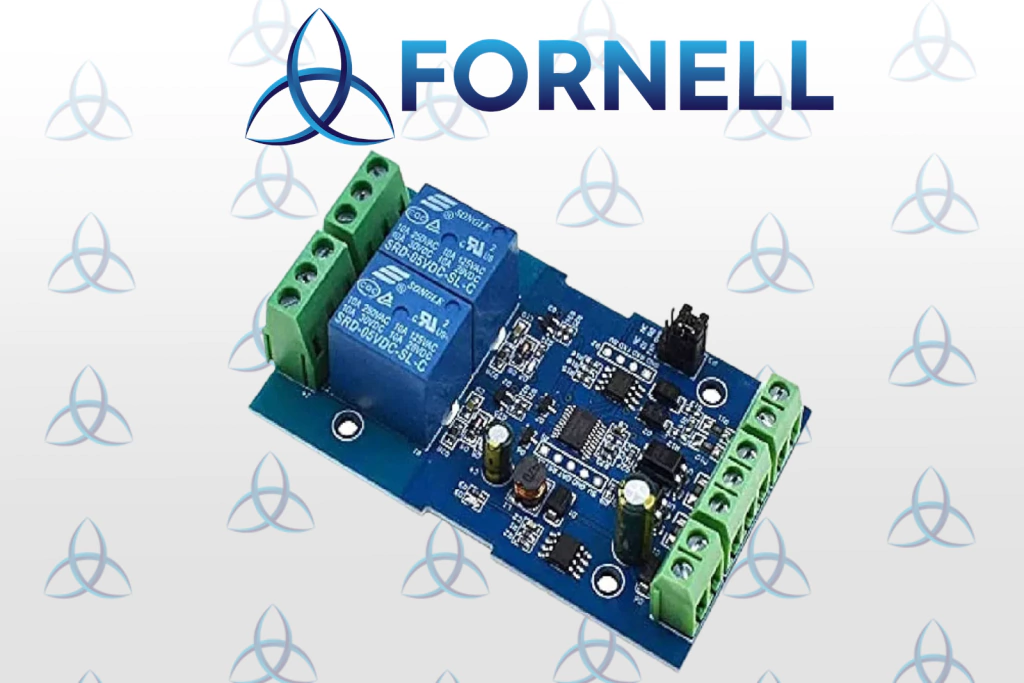

O Módulo Relé 2 Canais 5V da Fornell é a ponte perfeita entre a inteligência do seu código e o mundo real. Equipado com dois relés de alta qualidade da marca Songle, este módulo permite acionar lâmpadas, motores, portões eletrônicos e outros dispositivos de até 10A diretamente através dos pinos do seu microcontrolador.
O grande diferencial deste modelo é a presença de optoacopladores, que isolam eletricamente a parte lógica da parte de potência. Isso significa que, mesmo em caso de falha ou surto na carga, o seu Arduino ou ESP32 estará protegido. Além disso, o módulo conta com pinagem para comunicação serial (TX/RX), facilitando a integração em sistemas de automação complexos.
Diferenciais Técnicos:
-
Isolamento por Optoacoplador: Máxima proteção para o seu microcontrolador contra ruídos e picos de tensão.
-
Controle de Cargas AC/DC: Versatilidade para acionar dispositivos em 127V/220V ou cargas DC de até 30V.
-
Borne de Conexão com Parafuso: Facilita a instalação elétrica sem necessidade de solda nos terminais de saída.
-
LEDs Indicadores: Feedback visual instantâneo que mostra quando cada canal está ativado.
-
Interface Serial TTL Integrada: Permite expansão e controle via comandos seriais.
Especificações Técnicas:
-
Tensão de Operação: 5V DC
-
Canais: 2 canais independentes
-
Capacidade de Carga (Relé Songle):
-
Tipo de Contato: NA (Normalmente Aberto) e NF (Normalmente Fechado)
-
Tempo de Resposta: 5ms a 10ms
-
Pinagem: GND, RXD, TXD, 5V (Interface Serial) + Bornes de entrada de sinal.
Aplicações Comuns:
-
Smart Home (Automação Residencial): Controle de iluminação, ventiladores e cafeteiras via Wi-Fi/Bluetooth.
-
Arduino & Robótica: Acionamento de motores e bombas d'água em projetos escolares ou profissionais.
-
Internet das Coisas (IoT): Integração com ESP8266/ESP32 para monitoramento e controle remoto.
-
Painéis de Controle: Chaveamento de cargas em máquinas industriais e painéis de automação.
-
Sistemas de Segurança: Ativação de sirenes, travas elétricas e luzes de emergência.
