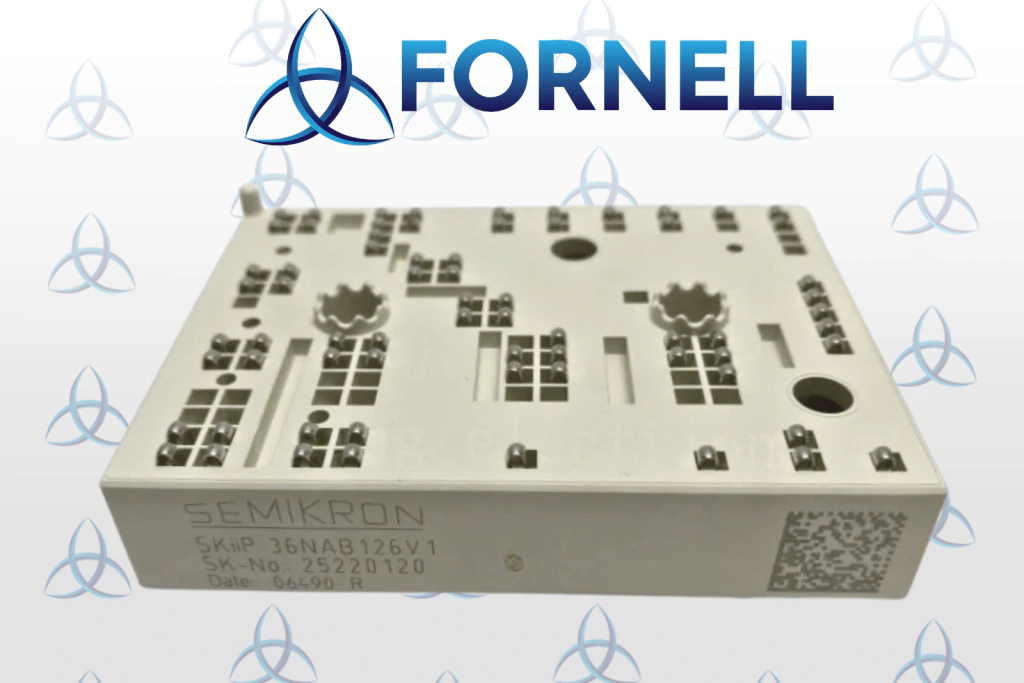

O Módulo SKIIP36NAB126V1 é um componente de eletrônica de potência altamente integrado, pertencente à renomada família MiniSKiiP da Semikron. Este dispositivo é projetado na topologia CIB (Converter-Inverter-Brake), o que significa que ele integra em um único encapsulamento compacto: uma ponte retificadora trifásica de entrada, um inversor trifásico de saída (IGBTs) e um chopper de frenagem.
Sua construção utiliza a tecnologia de contatos por pressão (spring contacts), eliminando a necessidade de soldagem dos terminais de potência e controle na placa de circuito impresso (PCB). Isso garante uma montagem mais rápida, maior confiabilidade contra vibrações e facilita a manutenção. Com tensão de 1200V e corrente nominal na faixa de 35A, este módulo é a escolha padrão para a manutenção de diversos inversores de frequência do mercado global.
Na Fornell, fornecemos componentes testados para garantir que seu equipamento industrial retorne à operação com máxima eficiência e segurança térmica.
Especificações Técnicas:
-
Modelo: SKIIP 36 NAB 126 V1
-
Fabricante: Semikron (Semikron Danfoss)
-
Tensão Coletor-Emissor (Vces): 1200V
-
Corrente Nominal (Ic): 35A ( @ 80°C)
-
Topologia: CIB (Retificador + Inversor + Freio)
-
Tecnologia de Montagem: MiniSKiiP (Conexão por molas de pressão, sem solda)
-
Sensor de Temperatura: NTC integrado
-
Características: Baixa indutância parasita, alta densidade de potência e comutação suave.
Ideias de Aplicação:
Este módulo é especificamente desenvolvido para aplicações de controle de motores e conversão de energia, sendo amplamente utilizado em:
-
Inversores de Frequência: Reparo e fabricação de drives para controle de velocidade de motores AC.
-
Servodrives: Sistemas de posicionamento e automação de precisão.
-
Sistemas de Bombeamento e Ventilação (HVAC): Controle eficiente de bombas e ventiladores industriais.
-
Fontes de Alimentação Ininterrupta (UPS): Estágios de conversão em no-breaks trifásicos.
-
Automação Industrial: Máquinas têxteis, esteiras transportadoras e robótica.
