Introdução:

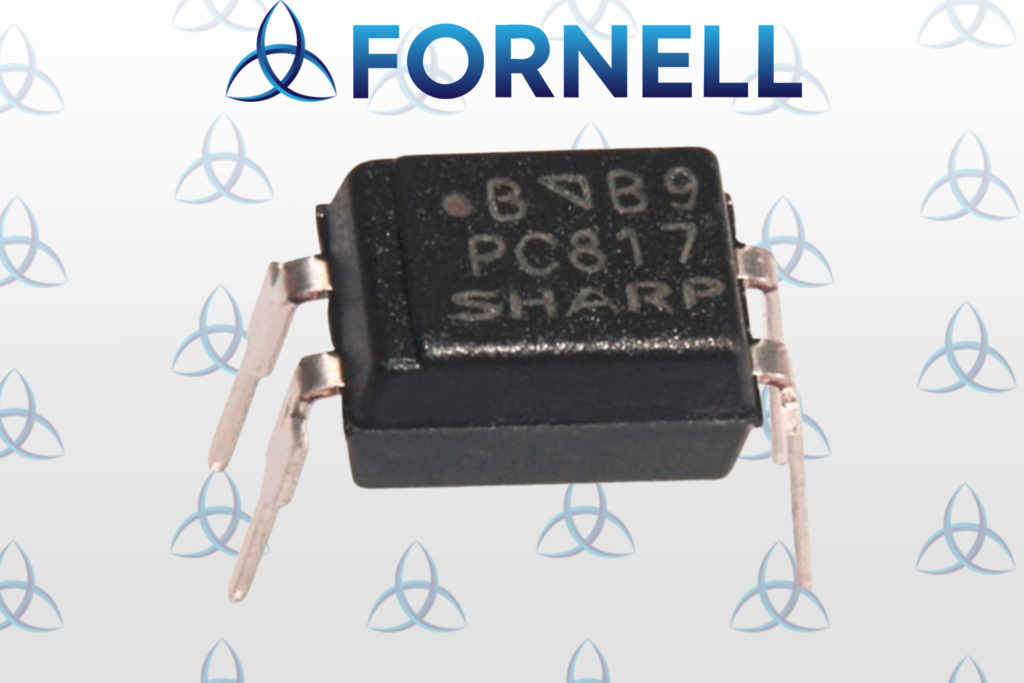

O circuito integrado PC817B (DIP4) é um optoacoplador fabricado pela Sharp Electronics. Ele combina um emissor de infravermelho (LED) e um fototransistor em um único dispositivo, permitindo o isolamento elétrico entre dois circuitos.

Especificações Gerais:

Fabricante: Sharp Electronics
Tipo de dispositivo: Optoacoplador
Número do modelo: PC817B
Encapsulamento: DIP4 (Dual In-Line Package 4 pinos)
Características Elétricas:
Tensão máxima de alimentação (VCEO): 35 V
Tensão máxima de coletor-emissor (VCE): 80 V
Corrente direta máxima do LED (IF): 50 mA
Corrente de coletor máxima (IC): 50 mA
Ganho de corrente do fototransistor (CTR): 50% mínimo
Especificações Ópticas:
Comprimento de onda do emissor de infravermelho: 840 nm (nanômetros)
Características Mecânicas:
Dimensões físicas do encapsulamento DIP4: cerca de 6,4 mm x 6,4 mm x 8,4 mm
Pinagem:
O circuito integrado PC817B possui quatro pinos no encapsulamento DIP4, identificados da seguinte forma:
Pino 1 (Anodo): Conexão anodo do LED infravermelho
Pino 2 (Catodo): Conexão catodo do LED infravermelho
Pino 3 (Coletor): Conexão coletor do fototransistor
Pino 4 (Emitter): Conexão emissor do fototransistor
Aplicações:
Isolamento elétrico em circuitos de baixa tensão
Acoplamento de sinal entre circuitos digitais e analógicos
Acionamento de dispositivos de alta tensão com circuitos de baixa tensão
